मचान पाइपएक सुरक्षित और कुशल निर्माण वातावरण के निर्माण ब्लॉक हैं। वे विभिन्न ऊंचाइयों पर कार्यों को करने के लिए श्रमिकों को आवश्यक सहायता प्रदान करते हैं। मचान के विभिन्न तत्वों के बीच, कनेक्शन प्रकारमचान पाइपअत्यंत महत्व के हैं। वे संपूर्ण मचान संरचना की समग्र स्थिरता, शक्ति और कार्यक्षमता सुनिश्चित करने की कुंजी हैं। दुनिया भर के विभिन्न देशों ने इन कनेक्शन प्रकारों के लिए अपने स्वयं के मानकों को स्थापित किया है, प्रत्येक अलग -अलग सुविधाओं, लाभों और कमियों के साथ।
1। युग्मक कनेक्शन
1.1 मूल

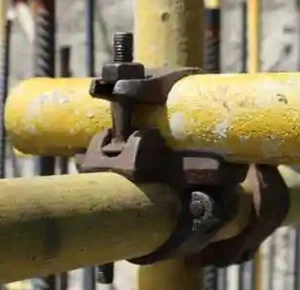

युग्मक कनेक्शन जल्द से जल्द और सबसे व्यापक रूप से उपयोग किए जाने वाले कनेक्शन विधियों में से एक है। यह 20 वीं शताब्दी की शुरुआत में संयुक्त राज्य अमेरिका में उत्पन्न हुआ था। 1960 के दशक की शुरुआत में, यूरोप, जापान और अन्य लोगों के देशों ने इस कनेक्शन विधि को पेश करना और विकसित करना शुरू किया। 1970 के दशक के उत्तरार्ध से शुरू होकर, चीन ने आयात किया और युग्मक का उपयोग करना शुरू कर दिया - जापान, संयुक्त राज्य अमेरिका और यूनाइटेड किंगडम जैसे देशों से मचान।
1.2 फायदे
लागत - प्रभावशीलता: युग्मक कनेक्शन का प्रसंस्करण अपेक्षाकृत सरल है, जिसके परिणामस्वरूप प्रारंभिक निवेश लागत कम होती है। मचान युग्मकों के ज्यामितीय आयामों के सावधानीपूर्वक डिजाइन के साथ और स्टील पाइप के टर्नओवर दर में सुधार के लिए ध्यान, सामग्री की खपत के संदर्भ में बेहतर आर्थिक परिणाम प्राप्त किए जा सकते हैं। आंकड़े बताते हैं कि कपलर के लिए इमारत के प्रति वर्ग मीटर की स्टील की खपत - टाइप स्टील पाइप स्कैफोल्ड लगभग 15 किलोग्राम है।
लचीलापन: यह इकट्ठा करने और अलग करने के लिए सुविधाजनक है, और निर्माण लचीला है। चूंकि स्टील पाइप की लंबाई को आसानी से समायोजित किया जा सकता है और युग्मक कनेक्शन सरल हैं, यह विभिन्न प्लानर और ऊर्ध्वाधर इमारतों और संरचनाओं के अनुकूल हो सकता है। निर्माण टीमें अलग -अलग निर्माण आवश्यकताओं के अनुसार विभिन्न आकृतियों और ऊंचाइयों की मचान संरचनाओं का निर्माण कर सकती हैं।
सार्वभौमिकता: युग्मक कनेक्शन व्यापक रूप से विश्व स्तर पर उपयोग किए जाते हैं। मजबूत सार्वभौमिकता के साथ युग्मकों और स्टील पाइप के विनिर्देश अपेक्षाकृत समान हैं। बाजार में बड़ी संख्या में संबंधित उत्पाद उपलब्ध हैं, जो निर्माण इकाइयों के लिए खरीद और किराए पर लेने के लिए सुविधाजनक है।
1.3 नुकसान
नुकसान की संभावना: युग्मक, विशेष रूप से उनके शिकंजा, निर्माण प्रक्रिया के दौरान खो जाने की संभावना है। यह न केवल लागत बढ़ाता है, बल्कि निर्माण प्रगति को भी प्रभावित कर सकता है।
सनकी कनेक्शन असर क्षमता को कम करता है: नोड पर सदस्यों का कनेक्शन एक सनकी कनेक्शन है, और लोड और आंतरिक बल एंटी -स्लिप फोर्स द्वारा प्रेषित होते हैं। नतीजतन, इसकी असर क्षमता कम हो जाती है। अक्षीय कनेक्शन की तुलना में, सनकी कनेक्शन में विरूपण की संभावना अधिक होती है और यहां तक कि बड़े भार के अधीन होने पर मचान के पतन भी होते हैं।
अस्थिर कनेक्शन की गुणवत्ता: युग्मक नोड्स की कनेक्शन गुणवत्ता मचान कप्लर्स की गुणवत्ता से और श्रमिकों के संचालन से काफी प्रभावित होती है। यदि युग्मक अयोग्य गुणवत्ता के हैं या श्रमिक अनुचित तरीके से काम करते हैं, तो यह ढीले कनेक्शन और संभावित सुरक्षा खतरों को जन्म दे सकता है।
2। कूपॉक कनेक्शन
2.1 मूल

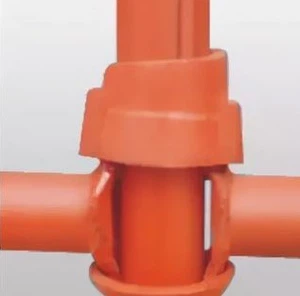

Cuplock स्टील पाइप पाड़ एक बहु -कार्यात्मक पाड़ है जो चीन में विदेशी अनुभव के संदर्भ में विकसित किया गया है। सदस्य नोड्स पर युग्मक कनेक्शन, जहां कपलर को स्टील पाइप पर तय किया जाता है, विदेश में एक समान डिजाइन अवधारणा है। घरेलू निर्माण की जरूरतों के लिए इसे अधिक उपयुक्त बनाने के लिए चीन ने इस आधार पर सुधार और नवाचार किया है।
2.2 फायदे
अच्छे यांत्रिक गुण: सभी घटक अक्षीय रूप से जुड़े होते हैं, अच्छे यांत्रिक गुणों और विश्वसनीय कनेक्शन के साथ। युग्मक संयुक्त में एक ऊपरी युग्मक, एक निचला युग्मक, एक क्रॉस -बार संयुक्त, और ऊपरी युग्मक की एक सीमा पिन होता है। ऊर्ध्वाधर रॉड बल को अक्षीय रूप से प्रसारित करता है, जिससे समग्र मचान तीन -आयामी अंतरिक्ष संरचना, अच्छी समग्र स्थिरता और एक विश्वसनीय आत्म -लॉकिंग प्रदर्शन में उच्च शक्ति होती है, जो निर्माण सुरक्षा की जरूरतों को बेहतर ढंग से पूरा कर सकती है।
उच्च इरेक्शन दक्षता: यह त्वरित और श्रम है - एक उच्च स्थापना और असंतुष्ट दक्षता और कम श्रम तीव्रता के साथ, इकट्ठा करने और असंतुष्ट करने के लिए बचत। जोड़ों का कनेक्शन और वियोग गति पारंपरिक मचानों की तुलना में 2 - 3 तेजी से है। श्रमिकों को केवल सभी कार्यों को पूरा करने के लिए एक छोटे स्लेजहैमर की आवश्यकता होती है, 0 द्वारा श्रम की तीव्रता को कम करना।
मानकीकरण: प्रत्येक घटक के आयाम एक समान हैं, और खड़े हुए पाड़ में मानकीकरण और सामान्यीकरण की विशेषताएं हैं, जो कि साइट सभ्य निर्माण के लिए उपयुक्त है। चूंकि युग्मक और सदस्य को एकीकृत किया जाता है, इसलिए खोए हुए और पहने हुए ढीले भागों की लागत से बचा जाता है, जो कि साइट प्रबंधन के लिए सुविधाजनक है।
वाइड एप्लिकेशन रेंज: मचान में एक लचीली संरचना होती है। यह विभिन्न प्रकार के एकल - पंक्ति, डबल - पंक्ति मचान, समर्थन फ्रेम, सामग्री - लिफ्टिंग स्कैफोल्ड्स, और अन्य बहु -कार्यात्मक निर्माण उपकरण 0 के मॉड्यूल के साथ बना सकते हैं। 6 मी। इसे एक वक्र में भी व्यवस्थित किया जा सकता है और इसे अलग -अलग ऊंचाई के अंतर के साथ किसी भी मैदान पर इस्तेमाल किया जा सकता है। विभिन्न लोड आवश्यकताओं के अनुसार, समर्थन रिक्ति को लचीले ढंग से समायोजित किया जा सकता है।
2.3 नुकसान
उच्च प्रारंभिक निवेश: क्यूप्लॉक मचान घटकों की निर्माण प्रक्रिया अपेक्षाकृत जटिल है, और लागत अधिक है। इसलिए, प्रारंभिक निवेश युग्मक की तुलना में बड़ा है - प्रकार मचान।
निर्माण स्थल के लिए उच्च आवश्यकताएं: इसके घटकों के अपेक्षाकृत निश्चित आकार के कारण, इसका उपयोग कुछ संकीर्ण या अनियमित -आकार के निर्माण स्थलों में प्रतिबंधित हो सकता है।
उच्च रखरखाव लागत: हालांकि सामान्य संक्षारण स्थापना और disassembly संचालन को प्रभावित नहीं करता है, यदि युग्मक क्षतिग्रस्त हो जाता है, तो मरम्मत करना अपेक्षाकृत मुश्किल है, और पूरे युग्मक घटक को बदलने के लिए यह आवश्यक हो सकता है, जिसके परिणामस्वरूप उच्च रखरखाव लागत होती है।
3। रिंगलॉक कनेक्शन
3.1 मूल

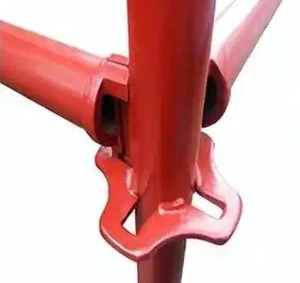

रिंगलॉक मचान यूरोप में उत्पन्न हुआ और एक नया प्रकार का सॉकेट है - टाइप स्टील पाइप पाड़। यह कई वर्षों से यूरोप में विकसित और सुधार किया गया है और हाल के वर्षों में विश्व स्तर पर व्यापक रूप से उपयोग किया गया है। इसके कनेक्शन रिंग और क्रॉस - बार प्लग की डिज़ाइन अवधारणा अद्वितीय है, जो मचान इरेक्शन के लिए एक कुशल और स्थिर तरीका प्रदान करती है।
3.2 फायदे
उच्च स्थिरता: रिंगलॉक स्कैफोल्डिंग की कनेक्शन रिंग को एक पूरे के रूप में ऊर्ध्वाधर रॉड में वेल्डेड किया जाता है, और क्रॉस - बार एक प्लग के माध्यम से कनेक्शन रिंग से जुड़ा होता है, एक स्थिर फ्रेम संरचना का निर्माण करता है। यह कनेक्शन विधि मचान को समान रूप से लोड करने के लिए बलों को वितरित करने में सक्षम बनाती है, अत्यधिक उच्च स्थिरता के साथ, यह विभिन्न बड़े -पैमाने की परियोजनाओं और उच्च -लोड निर्माण परिदृश्यों के लिए उपयुक्त है।
फास्ट इरेक्शन स्पीड: क्रॉस - बार और वर्टिकल रॉड के बीच कनेक्शन ऑपरेशन सरल है। बस कनेक्शन रिंग होल में क्रॉस - बार प्लग डालें और फिर कनेक्शन को पूरा करने के लिए वेज - आकार के पिन को टैप करने के लिए एक हथौड़ा का उपयोग करें। अन्य कनेक्शन विधियों की तुलना में, यह इरेक्शन समय को बहुत कम कर देता है और निर्माण दक्षता में सुधार करता है।
सौंदर्यवादी रूप से मनभावन और साफ -सुथरा: पूरे मचान के बाद, इसमें एक साफ और सुंदर उपस्थिति है। क्रॉस - बार और ऊर्ध्वाधर छड़ का लेआउट नियमित और व्यवस्थित है, जो एक सरल और मानकीकृत भावना देता है, जो निर्माण स्थल के सभ्य निर्माण प्रबंधन के लिए अनुकूल है।
परिवहन और भंडारण के लिए सुविधाजनक: रिंगलॉक मचान के घटक अत्यधिक मानकीकृत हैं। उन्हें आवश्यकतानुसार असंतुष्ट और इकट्ठा किया जा सकता है, और वे कम जगह पर कब्जा कर लेते हैं, जो परिवहन और भंडारण के लिए सुविधाजनक है, परिवहन और भंडारण लागत को कम करता है।
3.3 नुकसान
उच्च लागत: रिंगलॉक स्कैफोल्डिंग की विनिर्माण प्रक्रिया के लिए उच्च परिशुद्धता की आवश्यकता होती है, और सामग्री की लागत अपेक्षाकृत बड़ी होती है, जिसके परिणामस्वरूप युग्मक की तुलना में उच्च किराये और खरीद की कीमतें होती हैं - प्रकार और कपलॉक मचान।
श्रमिकों के लिए उच्च तकनीकी आवश्यकताएं: हालांकि कनेक्शन ऑपरेशन अपेक्षाकृत सरल है, श्रमिकों को पेशेवर रूप से प्रशिक्षित होने की आवश्यकता है, इरेक्शन की गुणवत्ता को सुनिश्चित करने के लिए रिंगलॉक मचान की आवश्यकताओं और आवश्यकताओं से परिचित होने के लिए प्रशिक्षित होना चाहिए। अन्यथा, ढीले कनेक्शन जैसी समस्याएं होने की संभावना है।
सीमित सार्वभौमिकता: इसके अनूठे डिजाइन के कारण, कुछ कठिनाइयाँ हो सकती हैं जब रिंगलॉक मचान का उपयोग अन्य प्रकार के मचान के साथ संयोजन में किया जाता है, और इसकी सार्वभौमिकता अपेक्षाकृत खराब होती है।
अंतिम में, विभिन्न कनेक्शन प्रकार के मचान पाइप प्रत्येक की अपनी विशेषताएं हैं। के लिए एक कनेक्शन प्रकार चुनते समयमचान पाइपनिर्माण कंपनियों को निर्माण परियोजनाओं की सुचारू प्रगति और श्रमिकों की सुरक्षा सुनिश्चित करने के लिए सबसे उपयुक्त कनेक्शन विधि का चयन करने के लिए परियोजना आवश्यकताओं, लागत, सुरक्षा और निर्माण वातावरण जैसे कारकों पर व्यापक रूप से विचार करने की आवश्यकता है।
